foonyVEE(Virtual training Evaluation Environments)는 가상훈련시스템의 훈련 효과를 극대화하기 위해 수송수단별 가상훈련시스템 전문가의 훈련 데이터를 경험 데이터베이스로 구축하고, 학습자와의 훈련 결과 및 행위 패턴을 비교, 분석하는 기능을 제공합니다.

또한, 다수의 가상훈련 시스템과 공통 플랫폼으로 적용하기 위한 확장성을 가지도록 Open API 형태로 구현함으로써 전문가 경험 데이터베이스를 구축하고 활용할 수 있습니다.

1. 운영 환경

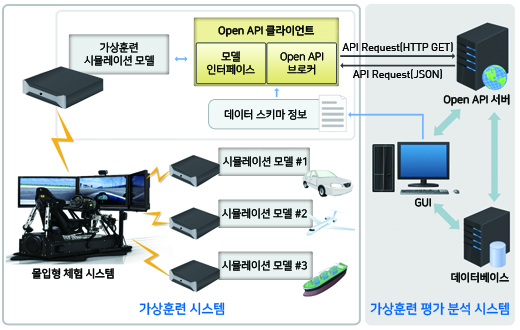

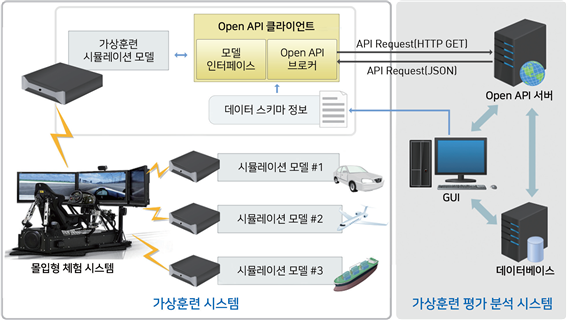

1_1. 구성 예시

1_2. 권장 사양

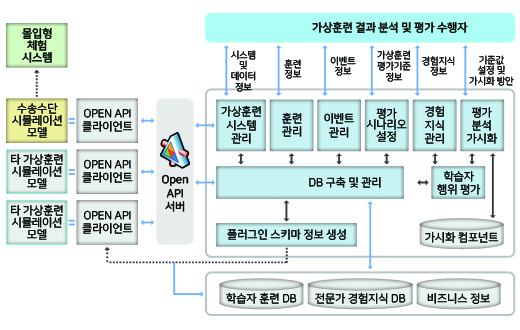

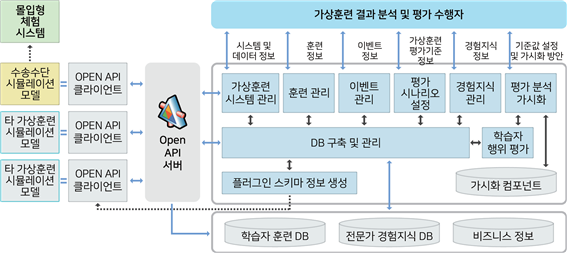

2. 소프트웨어 구성

2_1. GUI

평가 분석 대상인 가상훈련시스템 정보와 평가 분석에 필요한 데이터, 이벤트, 평가 시나리오를 정의하고, 이를 이용하여 수집된 훈련자 및 전문가 경험지식DB를 평가 분석하여 사용자에게 의미 있는 정보를 시각화.

2_2. Open API Server

Open API 클라이언트로부터 훈련 데이터를 전달 받아 DB에 저장하고 GUI에 전달하며, 훈련 데이터를 평가하여 그 결과를 Open API 클라이언트에 전달.

2_3. Open API Client

시뮬레이터로부터 훈련 정보를 전달받아 Open API 서버로 전송하고, 평가 결과를 시뮬레이터로 전달.

3. GUI 주요 기능

3_1. 가상훈련시스템 관리

가상훈련시스템은 물리적으로 상이한 정보로 구성된 실제의 가상훈련시스템을 프로그램에 등록한 정보를 지칭 합니다. 해당 시뮬레이션 모델의 특성을 반영하는 데이터 요소 정보들이 관리됩니다.

정의된 각각의 데이터 요소는 데이터 타입, 단위, 수집주기 등의 속성정보를 포함합니다.

가상훈련시스템이 확정되면 정의된 데이터 요소를 기준으로 훈련 DB와 경험지식 DB 스키마를 생성합니다. 수집된 훈련 데이터는 훈련 DB에 저장되고, 경험지식 생성 절차에 따라 생성된 전문가의 경험지식은 경험지식 DB에 저장 됩니다.

3_2. 가상훈련 관리

가상훈련은 가상훈련시스템에서 운용되는 다양한 훈련들을 등록하거나 설정합니다. 훈련 시작, 중지, 종료 등의 운용 기능을 통해 가상훈련시스템으로부터 학습자의 훈련 데이터를 수집합니다.

수집된 훈련 데이터를 차트, 데이터 테이블, 지도, 2차원 좌표, 3차원 좌표 전시 등으로 가시화합니다.

3_3. 이벤트 관리

이벤트는 훈련 진행구간 상의 특정 시점에 대해 조건을 설정하고 이벤트로 등록하여 비교 또는 전문가 경험지식, 훈련 평가 시나리오 구성 시 참조 할 수 있습니다.

3_4. 전문가 경험지식 관리

저장된 전문가들의 훈련 데이터를 기반으로 경험지식 구성정보를 정의하고, 이 구성정보에 따라 경험지식을 생성합니다. 이 구성정보에는 전문가의 훈련(들), 생성 대상의 데이터 요소, 기준 이벤트, 생성 구간 등에 대한 정보가 포함됩니다. 구성 대상이 되는 전문가 훈련이 2개 이상이면 데이터 요소별로 통계 기준(평균, 최빈, 최소, 최대 등)을 설정하여 계산합니다.

또는 확보 된 전문가 훈련 데이터가 없어도 사용자가 직접 값을 입력하여 구성 할 수 있습니다.

3_5. 훈련평가 시나리오 관리

훈련 평가 시나리오는 경험지식으로부터 평가항목 기준 이벤트와 시간 구간을 설정하여 평가 구간을 결정하고 데이터 요소별로 허용범위를 설정합니다. 허용범위 참조 값은 경험지식 또는 설정된 참조 값이 될 수 있으며, 아날로그 형식의 데이터 요소는 두 가지 허용범위(H-L, HH-LL)를 구성하여 평가 시나리오를 작성합니다.

3_6. 가상훈련 사후 평가 및 분석

훈련 평가시나리오에 따라 평가 분석 기능을 수행합니다. 훈련 DB와 경험지식 DB의 비교를 위하여 평가 시나리오의 이벤트를 이용하여 시작 또는 종료 지점을 동기화 합니다. 설정된 허용범위를 이용하여 훈련 DB에 대한 사후 평가 및 분석을 실행합니다.

평가 및 분석 결과는 차트, 데이터 테이블 등으로 가시화 되며 리포트 형식의 문서를 확인 할 수 있습니다.

3_7. 가상훈련 실시간 시현/평가 및 분석

실시간으로 들어오는 데이터를 시현하거나 미리 선택 된 평가시나리오를 이용하여 평가 및 분석을 합니다. 실시간 평가 분석 시 평가 시나리오 선택에 대한 제약사항 등이 있습니다.

실시간 시현/평가 및 분석은 차트 또는 데이터 테이블 등으로 가시화 되며 평가 분석의 경우 확정 된 구간에 대해서는 리포트 형식의 문서를 확인 할 수 있습니다.

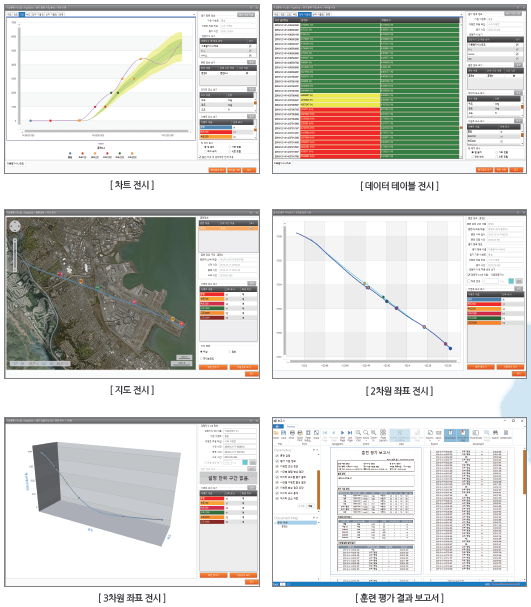

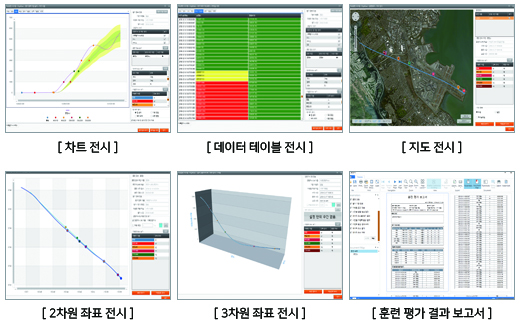

4. GUI 주요 화면
