가상 용접 콘텐츠

가상 용접 콘텐츠 제작을 통하여 이트레이닝 플랫폼 통합개발환경과 콘텐츠 제작에 필요한 엔진의 사용법을 습득할 수 있도록 도움을 주는 튜토리얼 콘텐츠

► 설치 방법
1. ETIDE 실행 – Window 메뉴 클릭 – Asset store 메뉴 클릭 – 가상용접콘텐츠 선택 – 다운로드 버튼 클릭

※ Asset Store 창에서 로그인 버튼을 클릭하여 로그인을 하여야 다운로드가 진행 됩니다.
(회원 가입은 이트레이닝플랫폼 포털사이트 http://etps.s-training.co.kr 에서 진행)

2. Welding.eTPSPackage 파일 저장 – Project window 우클릭 – Import Package – Custom Package 선택 - Welding.eTPSPackage 파일 선택 – Import 버튼 클릭

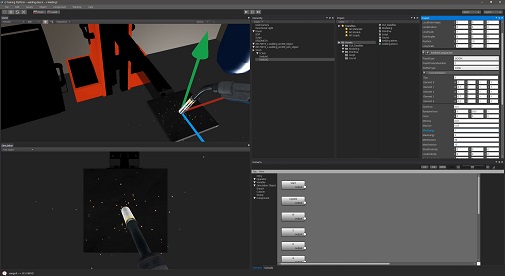

3. Project Window – Assets – Scene – Welding.etescn 더블클릭

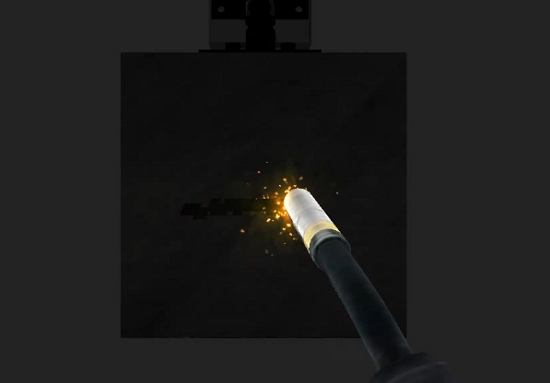

4. Play Button 을 클릭하여 용접 콘텐츠를 실행
5. 용접 콘텐츠 동작 방법
-왼쪽 마우스 클릭 : 용접 비드 생성
-우클릭 드래그 : 카메라 회전
-마우스 휠 : 카메라 줌 아웃
6. File menu – Build & Run 클릭하여 배포 프로그램 생성

► 사용된 기술
1. 그래픽스 : 실시간 전역 조명과 물리 기반 쉐이더를 사용하여 시뮬레이션 개발에 필요한 조명, 카메라, 머터리얼, 쉐이더, 텍스쳐, 파티클 등 시각효과를 표현 함
A. 용접 효과를 주기 위해 Point Light Component 값을 스크립트로 제어
B. 용접 불꽃을 표현하기 위해 Particle System의 PreSet 기능을 사용 함
C. 용접기, 용접실, 토치 등 용접에 필요한 모델링을 외부 툴(3D Max, Maya 등)로 제작하여 AutoDesk에서 제공하는 FBX 파일로 변환하여 모델링 가시화
D. 용접 시 용접 사운드를 재생하여 시뮬레이션 효과 극대화

2. 물리 엔진의 Ray Cast를 이용하여 마우스 통하여 토치를 제어하고, 마우스 버튼 입력을 받아 모재 모델링의 메쉬를 변형 하여 용접 비드를 표현

3. GUI를 이용하여 용접 훈련 과정을 진행하고 버튼을 생성하여 동영상 및 URL 링크를 실행
